UNE EN ISO 9151:2018

• Muestra de ensayo: Consiste en todas las capas de tela u otros materiales, dispuestas en el orden y orientación que se usan en la práctica, incluyendo la ropa interior cuando proceda. La muestra debe tener unas dimensiones de 140 mm + 140 mm, y debe ser tomada a más de 50 mm, del borde de las piezas de material y en zonas libres de defectos.
• Densidad de flujo calorífico incidente, Q
• Índice de transferencia de calor, HTI: (llama) tiempo medio, tm redondeado al segundo, necesario para obtener un incremento de temperatura de (24 ± 0,2) °C cuando se ensaya por este método, usando un disco de cobre de masa (18 ± 0,05) g y un flujo de calor incidente de (80 ± 2) kW/m2, proveniente de una llama de mechero de gas propano del 95%.

• Acondicionamiento muestras: 24h 20ºC 65% HR
• Atmosfera de ensayo: 23ºC 15-80% HR

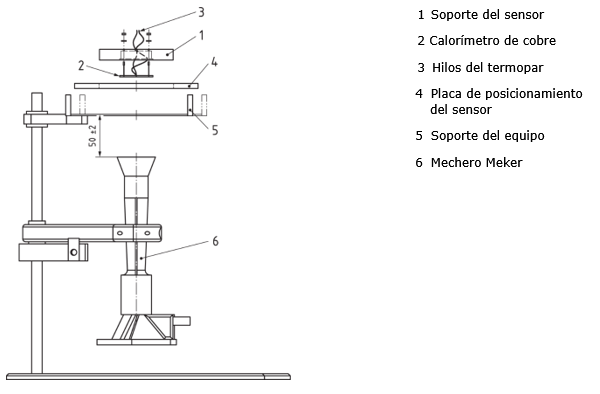

• Se coloca la muestra, con la cara exterior mirando hacia abajo, sobre el soporte de la muestra
• Si la muestra consta de más de una capa y las capas no están unidas entre sí, se montan las sucesivas capas en el orden y orientación en que se usan en el conjunto. Se usa el peso de la placa de posicionamiento del calorímetro, sin presión adicional, para mantener cada capa en contacto entre sí
• Después de montar la última capa (la más interna), se vuelve a colocar la placa de posicionamiento y se coloca el calorímetro en el agujero de la placa, de modo que el disco de cobre esté en contacto con la parte superior de la capa más interna.
• Se desplaza rápida y suavemente el mechero hasta su posición e inmediatamente se abre el obturador, si existe, situado debajo de la muestra, o bien se mueve rápidamente la muestra sobre la llama. Se pone en marcha el dispositivo registrador, simultáneamente con la exposición de la muestra a la llama del mechero
• Se continúa el ensayo hasta que se observa un incremento de temperatura de al menos 24 °C. La exposición se termina retirando el mechero
• Se registra el tiempo necesario, en segundos, para conseguir un incremento de temperatura del calorímetro de 24 °C

Para cada material o conjunto de materiales, se ensayarán un mínimo de tres muestras. (Ver foto)
