TRABAJOS EN TENSIÓN. ROPA DE PROTECCIÓN CONTRA LOS PELIGROS TÉRMICOS DE UN ARCO ELÉCTRICO. PARTE 2: REQUISITOS. Equivalencia con EN 61482-2:2020 e IEC 61482-2:2018.
Esta norma específica los valores de protección que deben cumplir las prendas y tejidos frente a los riesgos térmicos de un Arco Eléctrico. Los niveles de protección se pueden utilizar conforme a las siguientes normas: Open Arc EN 61482-1-1 que registra los valores de arc rating [ELIM (límite de energía incidente sin probabilidad de quemadura), ATPV (Valor de rendimiento térmico del arco) y/o EBT (Energía umbral de rotura abierta)] o Box Test EN 61482-1-2 en la Clase 1 (4 Ka) o Clase 2 (7 Ka)
PRE TRATAMIENTO: 5 ciclos según indicaciones del fabricante (EN 6330/EN 15797)
ACONDICIONAMIENTO: 24 h a 20 ± 2 ºC y 65 ± 5 % HR
| MÉTODO DE ENSAYO | NORMA DE ENSAYO | DESCRIPCIÓN | REQUISITOS | |
| PROTECCIÓN TÉRMICA DEL ARCO | EN 61482-1-1 | Tejido pretratado
Arco Abierto, Open Arc para los valores ELIM; ATPV; EBT en cal/cm2 |
Valor informativo
Se debe proporcionar el ELIM y ATPV o Ebt |
|
| IEC 61482-1-2 | Tejido pretratado
Ropa de protección contra los riesgos térmicos producidos por un arco eléctrico. Box Test. Clasificación del nivel de protección en función de la intensidad del arco |
Clase 1; APC1: 4 kA Clase 2; APC2: 7 kA | ||
| PROPAGACIÓN LIMITADA DE LA LLAMA | ISO 15025 | Tejido pretratado: aplicación de la llama perpendicular al tejido (procedimiento A) | Aplicación llama 10” para tejido pretratado: Ninguna probeta debe inflamarse hacia la parte superior o hasta los bordes, nula formación de agujeros ≥ 5 mm, no desprender restos inflamados, post inflamación t ≤ 2 ”, post incandescencia permitida dentro de la zona carbonizada durante el test. | |
| RESISTENCIA ELÉCTRICA VERTICAL | IEC 61340-2-3
o EN 1149-2 |
Tejido pretratado. Se colocan electrodos sobre las superficies opuestas del material a ensayar. Se aplica una tensión en corriente continua a los electrodos y se determina la resistencia vertical del material. |
Resistencia volumétrica > 105 Ω | |
| RESISTENCIA AL CALOR | ISO 17493 | Tejido pretratado sometido a 180 ± 8ºC durante 5 min ± 15 s | Encogimiento ≤ 5% largo/ancho en 180 ºC Ninguna capa puede inflamarse ni fundir. | |
| RESISTENCIA A LA TRACCIÓN | ISO 13934-1 | Tejido pretratado. | ≥ 250 N urdimbre/trama (tejidos de gramaje ≤ 220 g/m2)
≥ 400 N urdimbre/trama (tejidos de gramaje ≥ 220 g/m2) |
|
| RESISTENCIA AL RASGADO | ISO 13937-2 | Tejido pretratado. | ≥ 10 N urdimbre/trama (tejidos de gramaje ≤ 220 g/m2)
≥ 15 N urdimbre/trama (tejidos de gramaje ≥ 220 g/m2) |
|
| ESTABILIDAD DIMENSIONAL | ISO 5077 | % encogimiento tras los ciclos de lavado según instrucciones del fabricante del tejido. Por defecto 5 ciclos. |
Tejido de calada Max. ± 3 % urdimbre/trama Género de punto Max. ± 5 % largo/ancho |
|
| RESISTENCIA AL ESTALLIDO | ISO 13938-1
ISO 13938-2 |
Tejido pretratado
Para tejidos de punto |
Al menos 100 kPa con un área de 50 cm2 o,
al menos 200 kPa para un área de 7,3 cm2 |
DISEÑO:

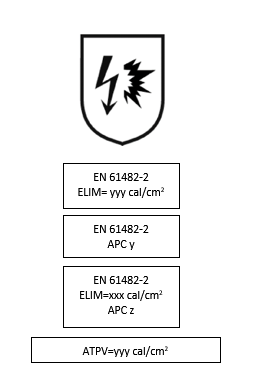

MARCADO:
